補償式穩壓器分為：?jiǎn)蜗嘌a(bǔ)償式交流穩壓器和三相補償式交流穩壓器兩種。
DBW單相補償式交流穩壓器工作原理圖，主要由調壓變壓器T1和補償變壓器T2組成。 從圖中可以看出補償變壓器的低壓側線圈串聯在穩壓器的主回路中，這種穩壓器的輸出主要能量是通過補償變壓器的低壓側線圈直接加給輸出負載的，只要把補償變壓器的二次線圈的線徑作得足夠大，穩壓器的功率就可以做得很大。
調壓變壓器T1只要負擔輸入電壓與輸出電壓的差額部分，按穩壓器可允許的輸入變化范圍的大小不等，調壓變壓器T1的功率大小往往是穩壓器實際容量的幾分之一，這由穩壓器的配比這個參數來決定調壓變壓器規格的大小。
調壓變壓器主要擔任提供補償電壓，補償電壓的大小和方向根據調壓變壓器的滑臂的移動都是可以改變的，這就可以在補償變壓器的低壓側得到大小和方向都可以改變的補償電壓，這個電壓會和輸入端提供的電壓進行矢量疊加使輸出電壓穩定在所需要的設置點上。
口說無憑，舉例為證：
輸入電壓U1=240V，要求輸出電壓穩定在UO=220V， UO=U1-△U
也就是△U的方向要與U1的方向相反，大小剛好為20V。
輸入電壓U1=200V，要求輸出電壓穩定在UO=220V， UO=U1+△U
也就是△U的方向要與U1的方向相同，大小剛好為20V。
由此可見，補償電壓△U是由調壓變壓器通過輸給補償變壓器的高壓側再通過鐵芯感應給補償變壓器的低壓側，然后再與輸入電壓進行矢量的疊加，補償變壓器主要負責補償電壓的傳遞，而調壓變壓器則負責提供方向和大小都可以改變的補償電壓。
調壓變壓器怎樣改補償電壓的大??？
當然也是通過滑臂的移動來實現，當滑臂離調壓變壓器的中心點E時，在補償變壓器的高壓側F點和G點得到的電壓就越高，反之就越低。當穩壓器的輸入電壓剛好為220V時，滑臂移到E點時，F(xiàn)點和G點間的補償電壓就為0。
補償變壓器的低側既不相加也不相減，輸出電壓就是輸入電壓大小。（如下圖二所示）

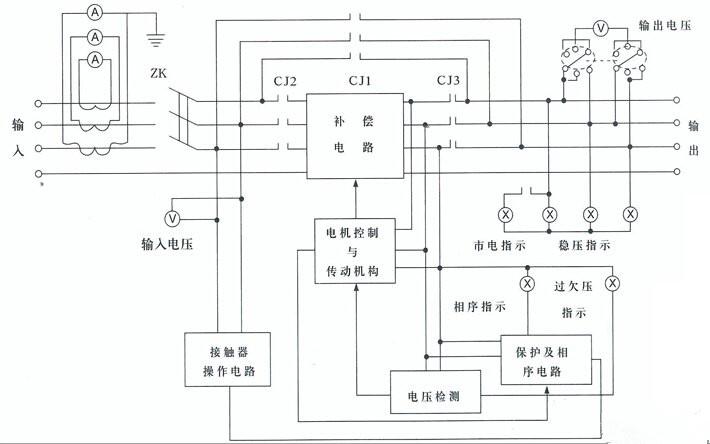

SBW三相補償式交流穩壓器實際就是把三個穩壓?jiǎn)卧谩癥”形接法聯接在一起，再用控制電路板和電機驅動系統來控制變壓器，達到穩定的輸出電壓功能。 如果三個調壓變壓器的滑臂是由一個電機來驅動的稱為統調穩壓器；反之如果三個調壓變壓器的滑臂由三個電機來獨立調整的穩壓器就稱為三相分調式穩壓器，其工作原理同單相穩壓器的相同。
