JJW.JSW-系列智能型精密凈化交流穩壓電源


用戶手冊         USERIS MANUAL

 簡      介

智能精密交流凈化穩壓電源是一種高性能新型電子式交流電源穩壓設備，是目前國際上流行的性能比較優越的交流穩壓電源品種之一，被廣泛應用于高精尖電器設備的供電穩壓。美國已將凈化電源應用于軍事和航天等需要高可靠和高穩定交流電源的場合。

智能精密交流穩壓電源集凈化、穩壓、抗干擾和自動保護等多功能于一體，具有穩壓范圍寬、響應速度快、精度高、抗干擾、失真度低、抗負載沖擊能力強、壽命長、噪音低等優點。一度在社會上廣泛流行的614系列電子穩壓電源，因故障率高、壽命短、元器件易老化等原因已被淘汰，補償式穩壓電源也因機械伺服裝置發生故障、響應速度緩慢、維修維護量大等原因未被廣泛采用。智能精密交流凈化穩壓電源可以避免上述兩類穩壓電源的不足，還具有比較強的抗干擾能力、防雷擊能力和提高線路功率因數的能力，所以智能精密交流穩壓電源將是目前最為理想的穩壓電源。

由于目前國內電力供應質量不很理想，因電源質量不高而導致用電設備損壞的事情時有發生。目前計算機故障的80％都是直接或間接由交流供電電源引起的?？梢?jiàn)，為了保證用電設備的運行安全，要先改善用電設備的供電環境。智能精密交流凈化穩壓電源，以其優越的性能，滿足了不同場合電器設施的需要。

它主要應用于以下各個領域：

1. 電信： 如程控交換機的供電穩壓；                         2. 金融系統：如中小機房，多用戶系統，網絡系統及單點用戶；

3. 教學儀器、設備；                                                   4. 工業控制；

5. 數據中心；                                                              6. 計算機、復印機、測試設備等；

7. 空調機、音響設備等；                                            8. 醫療設備、ＣＴ機、Ｂ超、Ｘ光等；


系列型號和規格

1.系列劃分： 智能型精密交流凈化穩壓電源（以下簡稱穩壓電源）分為JJW和SJW兩個系列，其中JJW屬單相系列，SJW屬三相系列。

   JJW中，J代表精密，JW代表凈化穩壓電源。                   JSW中，第二個S代表三相，JW代表凈化穩壓電源。

2.型號命名：: 型號的命名是在系列名稱后加的一個代表量的數字，單位是千伏安（KVA），如：JJW-1表示單相1千伏安，JSW-20表示三相20千伏安。

3.規格：

單相有1KVA、2KVA、3KVA、5KVA、10KVA、20KVA、30KVA、40KVA、60KVA等。

三相有3KVA、6KVA、10KVA、15KVA、20KVA、30KVA、60KVA、100KVA、150KVA、180KVA等。

性 能 指 標

1. 輸入穩壓范圍：滿負載單相187V-253V  滿負載三相323V-437V                  2. 輸入電源頻率：50Hz±0.5%

3. 輸出電壓：?jiǎn)蜗?20V±1%         三相380V±1%                                           4. 欠壓保護值     單相：輸出低于180V時(電源輸出回路自動切斷) 三相:輸出低于320V時(電源輸出回路自動切斷)

5. 過壓保護值    單相：輸出電壓超過245V時(電源輸出回路自動切斷)               三相：輸出電壓超過425V時(電源輸出回路自動切斷)

6. 過流保護：大于額定輸入電流的1.6倍時(220V輸入時)                                   7. 保護沖擊電流大至：5倍額定電流約一秒鐘

8. 瞬態電壓變化響應時間:  優于兩個電源周期(實達30mS)                                 9. 瞬態高功率單脈沖抑制：?jiǎn)蜗噍斎?000V,75uS單脈沖時,輸出殘余電壓<30V

10. 輸出波形失真度：≦5%                    11. 工作環境溫度： -10℃ - +40℃      12. 耗散功率：<1.5%                            13. 本機延時(10S)鐘輸出


工 作 原 理

本穩壓電源的主回路是一個正弦能量分配器，正弦能量分配器是一項美國技術，主回路的工作原理大致如上，圖中K1是前面板操作控制開關，控制著整個穩壓電源工作的起停，J是主繼電器，當穩壓電源工作

異常、超壓、欠壓、超載或短路時，提供保護斷電，C1--C3及L1--L3和可變阻抗“Z”構成了有名的正弦能量分配電路，其工作原理大致是這樣的；L1，L2做在同一鐵芯上，構成一自藕變壓器，L2同時又與C1及C3構成一個“Ⅱ”；型濾波器，它具有很大的時間常數，可以濾除電源中的雜波，本電源的“凈化”作用就是由此產生的。

不穩定的交流電從A點輸入，控制回路通過對輸入電壓和輸出電壓取樣處理后，得到一個與輸入和輸出電壓高低有關的時間控制信號，此信號控制著可變阻抗“Z”的值，當A點輸入電壓變化時，分壓點B點電壓隨“Z”的變化而變化，從而保證C電壓不變，本電源的穩壓作用就是由此產生的。
三相系列新產品的工作原理與單相系列類似，并且每相都設有過流過壓保護電路，還設有三相同步關斷電路。一但某一相有故障或輸出電壓過高時,保護電路將同時切斷三相輸出，以保護負載不在偏相或缺相情況下工作。


智能精密交流凈化穩壓電源特點

 JJW系列穩壓電源屬單相系列產品,其輸出功率從0.5KVA到50KVA不等.除具備電子式穩壓電源全部?jī)?yōu)異性能外,在線路設計上采取了特別措施,具有以下特點：

⒈ 采用電子保險,對短路、過流和超壓進行保護，故障排除或關機后，電子保險自動接通。

⒉ 出廠時調定的指標在運行環境變化時不會改變，因而用戶可直接安裝使用，不需要根據使用環境的不同作現場調整，即不需要二次安裝。

JSW系列穩壓電源為三相系列產品，其輸出功率從3KVA到180KVA不等。除具備上述單相新產品的所有優異特性外，還具有以下特點：

1. 三相分調：這樣可以保證每相輸出電壓的精度不變，在負載發生變化或負載不平衡時，不會影響輸出電壓的平衡。

2. 允許在三相電壓嚴重不平衡情況下工作，如在A相輸入電壓（對零線）250V而B(niǎo)相輸入電壓190V時，本穩定電源可正常工作，且不影響其性能指標。

3. 無任何機械調整裝置，無碳刷，無磨損，一次安裝成功后，無須短周期維護和調整。

4. 三相分別開機和三相同步關斷：三相穩壓電源開機時三相分別投入工作，因此，三相穩壓電源可做單相使用。三相穩壓電源在工作時，如遇某相工作異常而停止工作（如出現過欠壓保護）時，其它兩相也隨之同步停止工作，切斷負載電源。

系 統 保 護 功 能

JJW、JSＷ系列智能精密交流凈化穩壓電源設有多種保護系統，主要有以下幾方面：

過流過載短路保護：電子保險的保護點僅與輸入電流值有關，當輸入電壓在220Ｖ以及穩壓電源滿功率輸出時，取此時的輸入電流值的1.6倍即為電子保險的保護點電流值.

過壓保護：當因輸入電壓過高或穩壓電源自身故障導致單相輸出電壓高于245Ｖ時，過壓保護電路將自動切斷穩壓電源的輸入電源，如果重新開機時繼續輸入高電壓或穩壓電源自身故障未排除，穩壓電源會繼續切斷輸入。

三相同步關斷：三相系列新產品設有三相同步關斷電路，當因輸入電路或輸出電路的某一相發生缺失、短路、過載、超壓、欠壓等故障時，發生故障的一相將自動進入保護狀態切斷輸入，為了保護負載不在缺相情況下運行，其它兩相也將被同步關斷。


穩壓電源運行特性

1. 穩壓電源作為負載在輸入線路中呈容性，因此能有效地提高線路的功率因數。

2. 空載特性：由于穩壓電源呈容性，在空載情況下，有一定的容性電流輸入，此電流的大小與輸入電壓高低有關，在輸入電壓接近穩壓電源的最高輸入電壓保護值時，容性輸入電流達最大值。由于此電流為容性電流，因此為無功電流，在有功電表上，此電流無指示。注意，穩壓電源的空載輸入電流不是穩壓電源的自損耗電流。

3. 效率：本穩壓電源沒有機械損耗，也沒有電子管等熱損耗較大的元件，其損耗主要是鐵銅熱損和控制電路的損耗，因此，其效率要比其它類型穩壓電源高。

4. 凈化功能：凈化功能是交流凈化穩壓電源特有的功能，所謂凈化功能即對干擾雜波的濾除能力， 這種凈化功能是雙向的，既可以濾除電網對負載的干擾，又可以濾除負載對電網的干擾，還能吸收外電路的高能量脈沖干擾，具有一定的防雷擊能力。

5. 低失真度：穩壓電源內的“Ⅱ”型濾波器以及特設的奇次諧波濾波器能有效地降低輸出電壓波形的失真度。

6. 過載能力：穩壓電源具有較強的抗過載能力，而且在過載時其運行特性不變。

7. 響應速度：交流凈化穩壓電源對負載突變和線路輸入突變具有很短的響應時間，其典型響應時間少于40mS（兩個電源周期），因此它特別適合應用于電壓起伏波動較大的場合（如工業生產現場）。

8. 帶負載開機和軟起動：本電源可帶負載開機，具有軟起動功能。


安 全 事 宜

以下問題關系到人身安全、設備安全、穩壓電源安全運行等問題，請?jiān)敿?xì)閱讀并保留以備將來參考，請用戶在使用該設備時嚴格遵守。

*人身安全

1. 穩壓電源運行時內部有高壓，請勿隨意拆開穩壓電源或拔拉穩壓電源輸入輸出連線，以防觸電。

2. 穩壓電源輸入輸出連線一定要布置合理，防止踩踏磨破，造成漏電事故。

3. 穩壓電源一定要接地線，因不接地線運行而造成的觸電或人體傷害，由用戶自行負責。

4. 穩壓電源的地線不能接到暖氣管道、供水管道、燃?xì)夤艿赖裙嬖O(shè)施上，以免侵犯第三方權利或造成危害。

*設備安裝與運行

1. 穩壓電源開箱后請妥善保管好包裝箱以備搬移和維修時利用。

⒉ 穩壓電源安裝時要遠離墻壁和易燃物，嚴禁堵塞穩壓電源的散熱孔。

⒊ 嚴防進水，嚴禁在潮濕環境下使用。

⒋ 進出連線線徑一定要符合以下要求：

單相產品按每千伏安不小于1平方毫米銅線選擇線徑，三相產品按每千伏安不小于0.5平方毫米銅線選擇線徑。

⒌ 進出線路布局要合理，建議在穩壓電源輸入線路上接入空氣開關或刀閘，以方便維修維護。

⒍ 接線要接牢壓緊，以防脫落打火和因接觸電阻太大發熱而造成接點氧化。

⒎ 一定要接地線，否則可能造成人身觸電。

⒏ 地線和零線不得接反或者接在一起，否則有可能造成機身帶電或不能正常工作。

⒐ 相線與零線不得接反，單相品種接反時將嚴重影響穩壓電源的濾波效果，三相品種一旦接反將造成嚴重短路，引起穩壓電源嚴重?fù)p壞。

⒑ 三相品種輸入輸出電路必須嚴格按照三相四線制聯線，不能省略零線，否則會損壞穩壓電源和用電設備。

⒒ 三相穩壓電源在作單相應用或三相應用時，每相輸出最大功率為整機標稱功率的三分之一，配接負載時一定不要超過此值，否則有可能因超載造成穩電源損壞。

⒓ 單相穩壓電源的輸出插口僅能承受5A的電流，用戶應把較大負載接到接線柱上。

⒔ 當輸入電路內阻較高或波形失真較大時，有可能造成穩壓電源自激振蕩導致工作異常，因此建議為標稱功率大于10KVA的穩壓電源設專線。

⒕ 特別注意：當穩壓電源由發電機組供電時，⑴發電機組額定功率一定接近或大于穩壓電源的額定功率，否則有可能造成發電機和穩壓電源工作異常；⑵發電機輸出電流頻率必須在48-52Hz范圍內，否則將影響穩壓電源的范圍或造成穩壓電源不能正常工作。

*維修維護：

⒈ 嚴禁用有腐蝕性的清潔劑或?qū)λ芰虾推崮び腥芪g作用的溶劑清洗穩壓電源。

⒉ 定期檢查輸入輸出連線，以防松動或脫落。

⒊ 嚴禁在穩壓電源運行時拆裝。

⒋ 用戶請不要隨便拆開穩壓電源，其內部沒有用戶可以維護的元器件，穩壓電源一經拆開，用戶將自動放棄保修權力。


裝      機

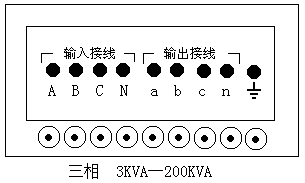

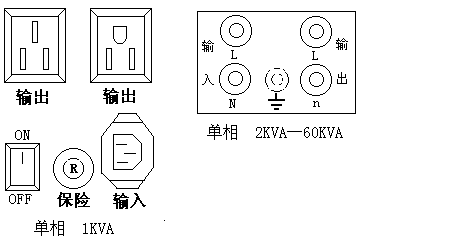

單相和三相系列穩壓電源的輸入輸出連線都設計在機殼后背，見圖：

⒈ 1KVA單相凈化穩壓電源隨機配備一條電源輸入線，用戶只須將電源線接頭插入主機后背插口上，另一端插到三芯國際電源插座上即可。

⒉ 單相2KVA以上品種和三相品種輸入部分采用接線樁，接線樁旁邊均有&ldquo;火線&rdquo;，&ldquo;零線&rdquo;，&ldquo; &rdquo;（地線）字樣，請按標記接上導線并接入電源即可。配接線徑：?jiǎn)蜗嗥贩N按每千伏安不小于1平方毫米計算。
⒊ 除單相1KVA品種僅有輸出插孔外,其它品種均配有輸出插孔和輸出接線樁,輸出插孔有國標和美標兩種。

注意：安裝時嚴格按穩壓電源的標注連線，不可省略和接錯。特別地線、火線和零線不得接反，零線和地線不能混淆，地線不能省略，三相品種絕對值不能省掉零線。

運      行

確認連接無誤后,打開后面板上的操作開關,穩壓電源即進入正常工作狀態。

三相品種在穩壓電源的后背還設有&ldquo;穩壓&rdquo;和&ldquo;直供&rdquo;轉換開關，正常工作時，開關扳到&ldquo;穩壓&rdquo;位置，當對穩壓電源檢修維護時，扳到&ldquo;直供&rdquo;位置，此時交流電不經穩壓直供負載。


故障原因及處理

JJW、JSW智能精密交流凈化穩壓電源采取了先進的保護措施，因而其工作故障率極低，用戶使用中如發生問題請按如下辦法處理：

1. 穩壓電源無指示無輸出：請檢查輸入電路連接是否可靠，如連接正常，穩壓電源可能有故障，請找經銷商聯系維修。

2. 穩壓電源帶負載開機，無輸出：這是開機負載沖擊過大或輸出部分有短路引起的，請檢查輸出電路或撤掉部分負載。

3. 穩壓電源正常開機無輸出：如果穩壓電源由發電機供電，請參考下章；如果穩壓電源由市電供電請檢查輸入電壓是否過高，如果正常，穩壓電源有故，障，請找經銷商聯系維修。

4. 穩壓電源在工作過程中突然停止供電：這是穩壓電源進入過壓、過流或波形失真保護狀態。請檢查您的供電線路電壓是否過高，檢查輸入電路是否有打火現象或者負載是否太大。如果一切正常，請關掉穩壓電源，幾秒鐘后重新開機，穩壓電源應工作正常，否則請送經銷商處維修。

5.在單相輸入電壓低于180V時，輸出不足  220V，或者在輸入電壓高于252V時，輸出高于220V，屬 正?，F(xiàn)象。

⒍ 輸入電壓在穩壓范圍內，但輸出電壓不穩定，是穩壓電源內部元器件損壞引起，請送經銷商處維修。

⒎ 穩壓電源在接市電時工作正常，但接發電機時不能工作，處理辦法見下章。
⒏ 表頭指示有偏差且不穩定：因數字表頭易受溫度影響，有時指示略有誤差，這并不影響電源本身穩壓精度。


發 電 機 的 配 接

智能精密交流凈化穩壓電源是一種呈容性的穩壓電源，在交流電路中既能濾除雜波，提高線路功率因數，又能穩定輸出電壓，它要求輸入電流的源內阻要低，電源頻率穩定且偏差?。ㄏ鄬?duì)50Hz）；日常使用的以汽油發動機或柴油發動機為動力的發電機，內阻較高且輸出電流頻率不穩定，因此發電機與交流凈化穩壓電源如何成功配接是一個關鍵問題。

以進口發電機為代表的單相中小容量進口汽油發電機，輸出電壓和頻率相對較穩定，瞬態響應時間短，與相同功率的穩壓電源配接一般不成問題。

國產發電機，如以低速柴油發電機為動力的三相發電機，其內阻、波形、噪音、頻率、電壓穩定度、瞬態響應時間等指標均不如市電，發電機額定功率越大，其指標相對較好，配接穩壓電源就比較容易，因此，用戶應選用額定功率較大的發電機。

智能精密交流凈化穩壓電源采取了特別措施，能適應于發電機，并對發電機輸出電壓波形有很大改善。用戶在配接發電機時須注意以下幾個方面：

⒈ 發電機額定功率一定要超過或接近穩壓電源的額定功率，最小不能低于穩壓電源額定功率的60%。

⒉ 發電機必須按規定配接假負載，以防空載輸出電壓過高和發電機工作不穩定。特別是輸出功率小于20KVA的三相發電機，一定要接假負載，如果沒有標準假負載，可以用阻性負載代替（如電爐、白熾燈等），一般以不小于發電機標稱功率的10%配接。

由于穩壓電源呈容性，它將提高發電機輸出 電流的功率因數，使發電機在空載時輸出電壓升高，如果不接假負載而直接接穩壓電源，有可能引起穩壓電源進行超壓保護，因此，應保證假負載和穩壓電源并聯運行。

⒊ 在配接假負載情況下，調整發電機使輸出頻率盡量接近50Hz(48-52Hz)，然后給穩壓電源和負載供電，并進一步調整，直接工作正常。

⒋ 接線按三相四線制聯接，不能省略零線。

⒌ 如果配接了假負載，而且發電機輸出電壓和頻率也在正常范圍內，但穩壓電源出現保護，這是由于波形失真過大引起的，應更換發電機。

注意：當穩壓電源由發電機組供電時，由于其輸出頻率不穩定，因而將影響穩壓電源的穩壓范圍的大小，當輸入頻率低于50Hz時，將使穩壓電源降壓范圍相應變小，當頻率高于50Hz時，將使穩壓電源升壓范圍相應變小。

● 大范圍輸入                                          ● 高精度輸出                                        ● 超壓、過載自動保護

● 集凈化、穩壓于一體                           ● 采用電子保險、數字顯示                     ● 抗干擾、抗雷擊能力強

● 高質量、高可靠                                  ● 操作安裝簡便                                      ● 合理的軟啟動時間（可帶載開機）
