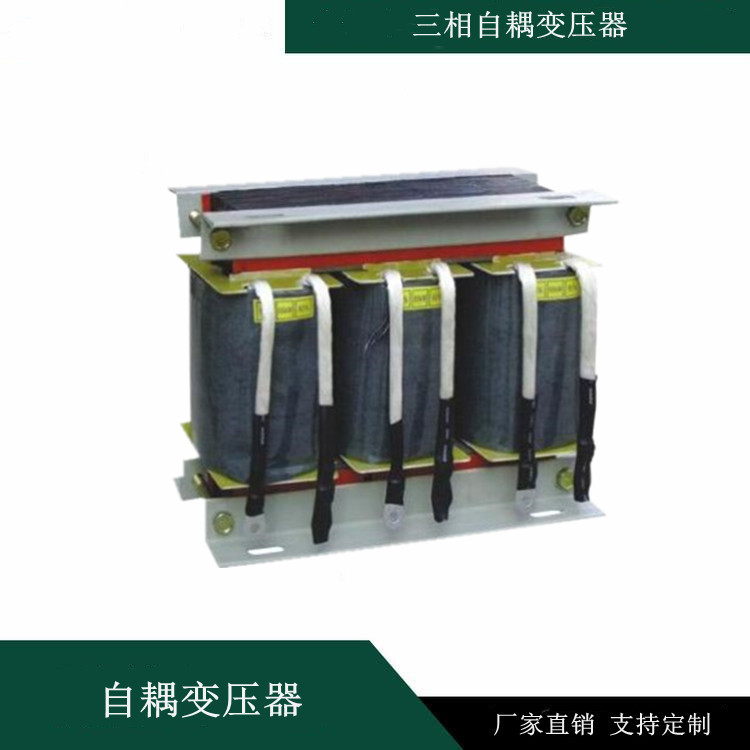

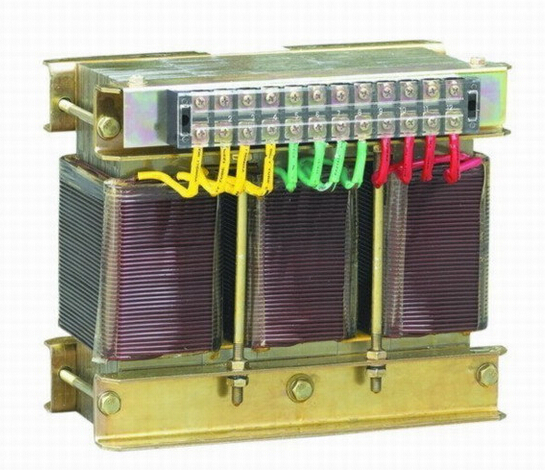

QZB-30KVA自耦變壓器

是指容量30KVA，輸入輸出為同一繞組的干式變壓器




自耦變壓器原理

QZB系列自耦變壓器是一種單圈式變壓器，一、二次側共同用一個繞組繞制，其變壓比是固定的。自耦變壓器與同容量的一般變壓器相比較，尤其在變比接近于1的場合顯得特別經濟，所以在電壓相近的大功率輸電變壓器中用得比較多，此外10千瓦以上異步電動機降壓起動箱中得到廣泛使用。

自耦變壓器特點

其利用變壓器降壓的特點，降低電動機的起動電流，以改善電動機起動時對輸電網絡的影響，1小時內連續啟動時間不得超過120S。


QZB-30KVA自耦變壓器技術標準

容量：30KVA

1、本系列產品為干式變壓器，調壓性能高、低損耗、運行穩定、可長期負載連續工作；

2、面板顯示：電壓表、電流表、安全指示燈；

3、效率：≧98%；

4、過載能力：可1.3倍額定負載1小時；

5、溫升：≦65；

6、絕緣電阻：≧5MΩ，絕緣等級：B級；

7、抗電強度:3000VAC/1min；

8、接線方式：△/Y

9、變壓器電壓降<3%，輸出空載電壓不大于額定標準輸出電壓的5%；

10、輸出電壓波失真<2%；

11、尖峰抑制：常模輸入1KVA尖峰信號，輸出<400VP；

12、空載損耗：≦0.3%；負載損耗：≦1.7%；集散損耗：小于總損耗7%；

13、變壓器對地3000V，1分鐘不擊穿；變壓器匝間1500V，1分鐘不擊穿；

14、噪聲：<47DB(不包含溫控排風系統)100KVA以上容量<52DB。


弘翼電源所有的電源設備使用環境

1.海拔：安裝地點的海拔不超過 2000m。

2.溫度：環境空氣溫度不超過+40℃。

3.濕度： 最濕月的月平均相對濕度為90% 。

4.無劇烈震動和沖擊振動的地方。

5.在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃的地方。

6.不受雨雪侵襲的場所。
